芬顿反应浆式搅拌器 化工溶药搅拌机

简要描述:芬顿反应浆式搅拌器 化工溶药搅拌机减速机
A.每台搅拌机配备一台减速机,减速机采用K-H-V行星传动原理以及短辐摆线齿形相结合的新颖传动机械,此减速机具有强大的承载能力,高减速比,高传动效率,小的体积,极低的噪音以及较长的使用寿命。在的运行范围内,减速机能连续运行

  • 所在城市:南京市
  • 厂商性质:生产厂家
  • 更新日期:2021-10-26
  • 访  问  量:53
详细介绍
品牌兰江加工定制
搅拌机类型多功能搅拌机物料类型液-液
适用物料锡膏,干粉,混凝土,药品,泥浆,食品,化学品,饲料,纸浆,油类,沥青电机功率2.2kw
动力类型电动布局形式立式
搅拌方式潜水式搅拌每次处理量范围出料300-500L
应用领域水处理作业方式连续作业式
搅拌鼓形状其他装置方式固定式
生产能力电议L转速范围32r/min
料筒容量电议L桨叶直径800mm

芬顿反应浆式搅拌器  化工溶药搅拌机构造
搅拌机包括工作部分(垂直搅拌轴、搅拌机)、支撑部分(轴承装置、机座)和驱动部分(电动机、减速机)及连接附件等。
搅拌机驱动装置安装在反应池的顶部,电动机和减速机间采用法兰连接,以便于安装和维护。
电机为户外型,绝缘等级F,防护等级为IP55。

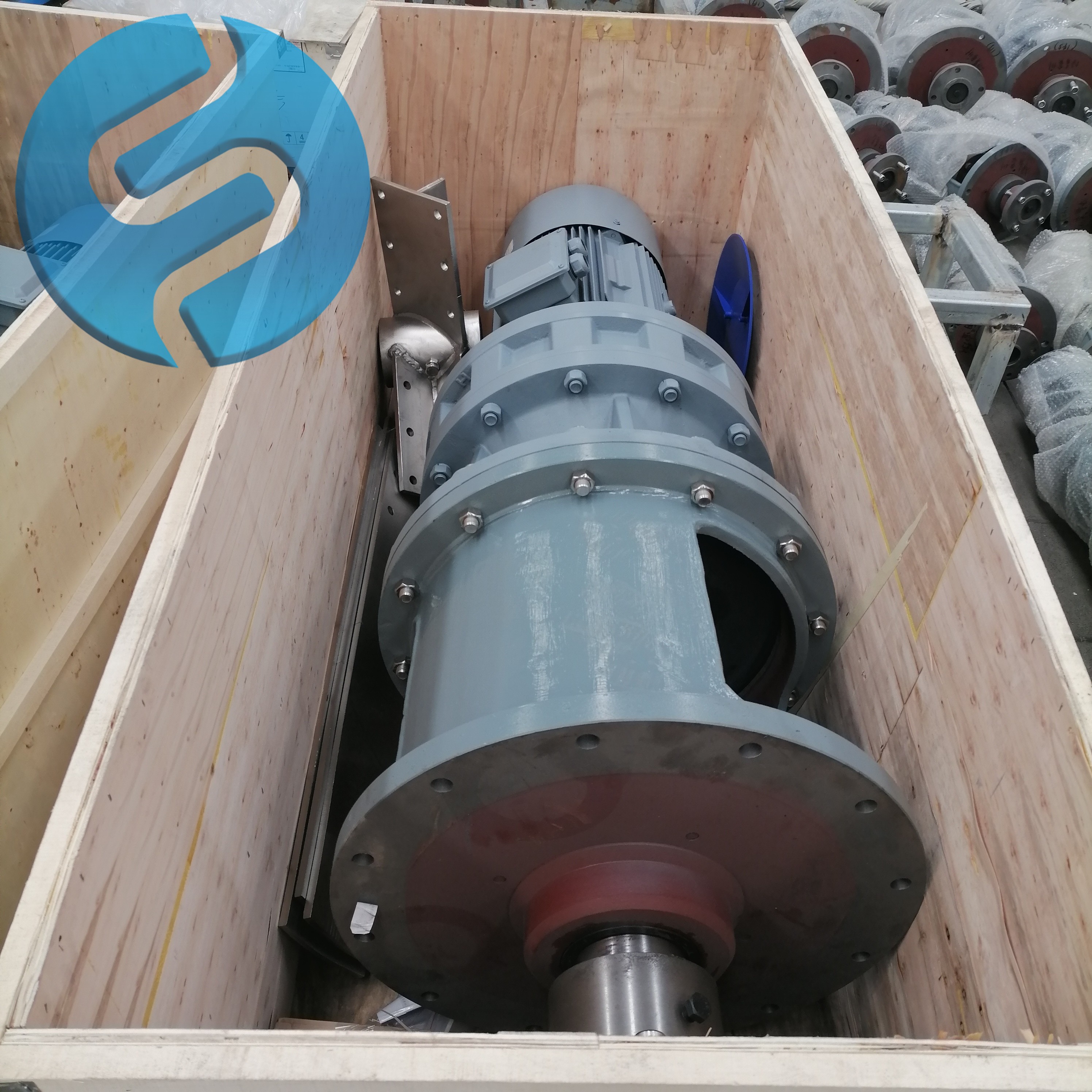

3 - 副本.jpg

芬顿反应浆式搅拌器  化工溶药搅拌机(1)减速机
A.每台搅拌机配备一台减速机,减速机采用K-H-V行星传动原理以及短辐摆线齿形相结合的新颖传动机械,此减速机具有强大的承载能力,高减速比,高传动效率,小的体积,极低的噪音以及较长的使用寿命。在的运行范围内,减速机能连续运行。
B.减速机所有的传动部件都经过严格处理,精密加工,研磨,接触和润滑良好,运行平稳,噪音低,输出轴和输入轴均无附加的轴向力,使用寿命长。
C. 电动机、摆线轮和所有轴承的更换及加油系统的维修方便,减速机上安有起重吊耳。
D. 所有支撑轴承都为抗磨损球形或圆柱型轴承。减速机中所有抗磨轴承的使用寿命达到50,000小时以上。
E. 露在减速机外部的轴承用油脂润滑,安装时用油脂调整、密封。其它轴承和摆线轮采用油杯连续溅喷润滑,或油泵连续润滑。
F. 减速机有防渗油装置,并用油尺控制正常的油位。
G. 为承担传动轴及叶轮的重量,防止运行时由于荷载作用导致的轴倾斜,以及防止当搅拌机运行时齿轮不对中,减速机的输出轴具有足够的尺寸和刚度。
(2)传动轴
A. 传动轴用不锈钢或碳钢(衬塑)制成。制成后进行退火处理,桨式搅拌机传动轴为悬臂轴,不采用底部固定轴承。轴表面无缺损杂质,以消除它对轴的疲劳强度和耐腐蚀性的影响。轴的线性、垂直度以及精确度准确,每米轴长,允许偏差为1mm。
B. 动轴的叶轮槽在设计上应考虑叶轮的上下移动,小间距为150mm,叶轮的移动不影响其它装置。
C. 搅拌机轴用不锈钢D型夹壳联轴器与输出轴连接,连接充分对中。
D. 传动轴的设计不设稳定器,其运行速度限定在调和振动频率的65%以内。对临界速度、扭矩和弯力的计算都充分考虑桨叶和转轴的质量和惯性。
(4)桨叶
叶片材质为不锈钢或碳钢(衬塑)。
(5)驱动电机
A.电动机为卧式交流鼠笼感应电动机,其设计、制造和出厂实验都应符合相应标准,防滴漏型,380V、三相、50HZ,输出功率保证不超过电动机铭牌上所示功率。
B.电动机在海拔3000m的高度运行,保证能满足额定功率。
C.电动机的功率能够满足搅拌机的特定需要。
5.材质及防腐
搅拌机水下部件(轴及桨叶)采用不锈钢或碳钢材质加工并做防腐处理。
6.供货范围
主轴、搅拌叶片、驱动装置及连接附件等。


产品介绍:桨式搅拌器是以两到三只推进式搅拌部件的一种搅拌器,旋桨式搅拌器在搅拌时有较高的旋转速度,能迫使物料沿轴向运动,使物料充分循环和混合,旋桨式搅拌器多适用于搅拌稠度较低的液体,悬浮液,乳浊液等物料。
