一、安装前的检查工作


　　安装前需对设备土建基础进行认真检查，其土建偏差应不超过允许范围，检查内容如下：


　　‌池内径偏差‌：不超出±20mm，其圆度偏差不超出20mm。


　　‌池中心平台顶面安装区域实际标高偏差‌：为+10～0mm。


　　‌池周边轨道顶面的标高偏差‌：不超出±10mm。


　　‌池底面实际标高及底面的平整度‌：应符合图纸设计要求。


　　二、安装步骤


　　本刮吸泥机设备的检验、安装、调试除严格按照GJ/T3042-1995《污水处理用辐流式沉淀池周边传动刮泥机》及GB50231-98《机械设备安装工程施工及验收通用规范》有关要求执行：

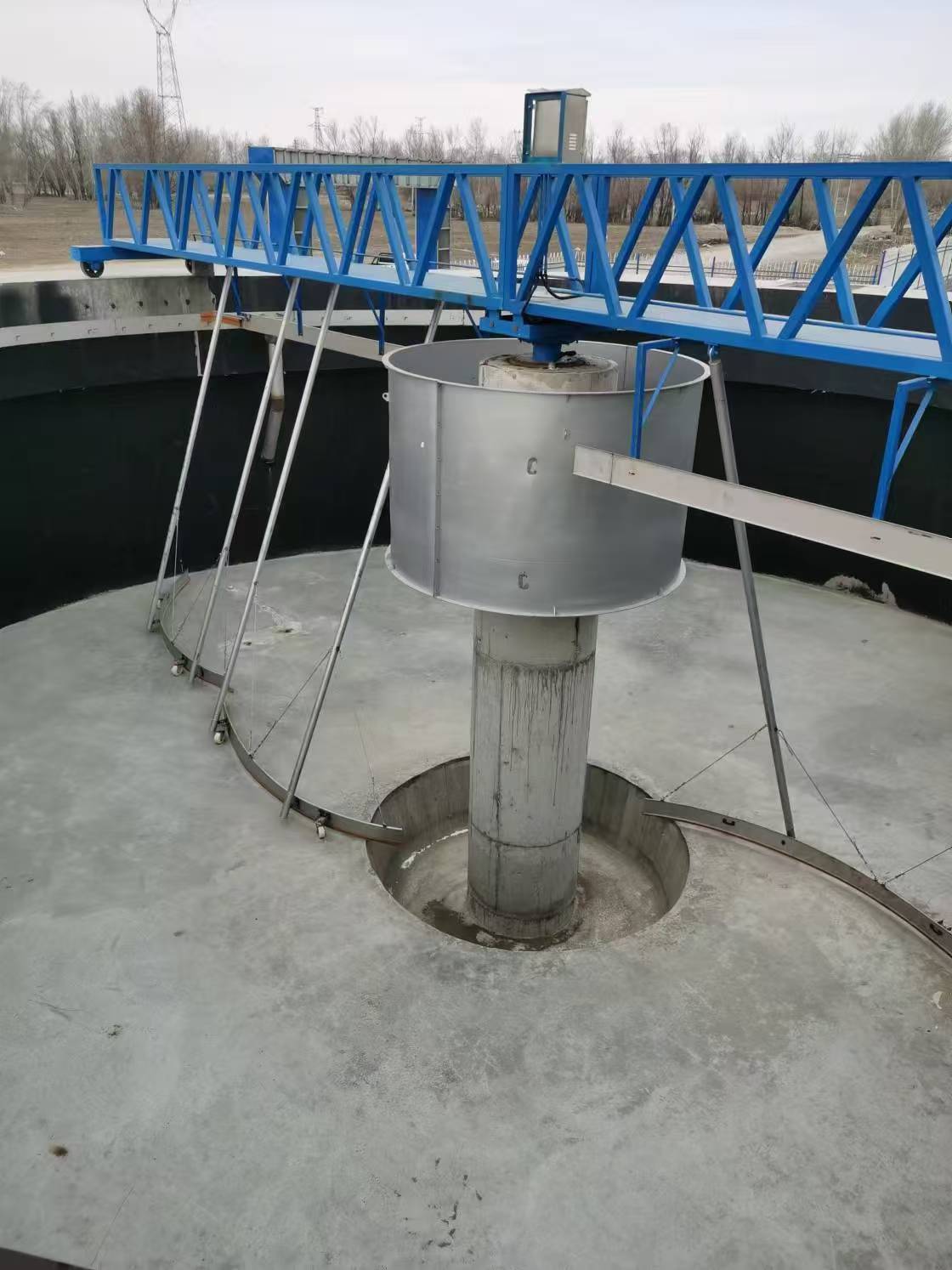

　　‌安装中心旋转支座‌：将中心支座及集电装置安装于中心支墩上，并方便后面的电机接线。


　　‌安装中心泥缸‌：将中心泥缸安装于中心支墩上，并保证下口与中心排泥管相衔接。


　　‌安装工作桥‌：本工作桥共分四段，先将每两段桥架现场分别焊接(或采用铰链连接)后，利用吊车将桥架一端吊装至中心平台上，另一端与池面走道平台上；待端梁驱动装置安装好后，调整组装后主梁的平直，无明显扭曲，纵向直线度允许偏差应小于8mm，挠度应满足标书要求；然后再将走道板铺设于工作桥上，并将上桥扶梯与工作桥焊接固定。


　　‌安装端梁驱动装置‌：将端梁安装于与桥架端部，保证驱动装置轴承的主动轮与从动轮的运动轨迹圆重合，并保证清道板的下缘与轨道面有良好的接触。


　　‌安装导流筒‌：用手动葫芦将4片导流筒拉起，分别利用槽钢支撑与平台预埋件焊接固定，每片导流筒间焊接固定。


　　‌安装排泥槽‌：将排泥槽安装于两侧工作桥下，采用支架固定，并保证端部开口与中心泥缸相衔接，并用橡胶密封好，以便泥水能更好地排出池外。


　　‌安装吸管及集泥板‌：将吸泥管按序号分别布置于集泥槽下，下端固定吸口及“V”形集泥板(包括橡胶板)，保证与池底均匀接触，与池底保持大致相同的距离(10mm～15mm)。然后安装吸泥管上流量调节阀安装好后，保证各调节阀应能上下灵活调节，无卡阻现象。


　　‌安装出水槽‌：先将出水槽底板与池混凝土挑梁上的预埋件焊接固定，并将其一块块相连接成一周，然后再将两侧板分别与底板焊接固定好，整个安装好的出水槽同心度不大于±25mm，其圆整度保证在50mm内，当池边进水时，槽内需满水操作，避免在水浮力作用下水槽变形。


　　‌安装出水堰板‌：将堰板采用不锈钢膨胀螺栓安装于出水槽的两外侧边，中间结合部分采用橡胶作衬垫，以停止渗漏，安装好的堰板高度允许偏差±2mm，水平度允许偏差为2mm/m，全长应小于5mm，并保证其上下调节距离约为40mm。


　　‌安装浮渣挡板‌：将浮渣挡板采用不锈钢连接管焊接固定于不锈钢出水槽的池内侧面，连接管均匀布置，一段段将浮渣挡板围成一圈，安装好的浮渣挡板高度允许偏差±2mm，水平度允许偏差为2mm/m，全长应小于5mm。
